Дверной доводчик GEZE Boxer EN3-6

Встроенный дверной доводчик GEZE Boxer для дверей с упором и толщиной дверного полотна 40 мм и более, по стандарту EN 1154 A, сила закрывания 2-4, со скользящей шиной, с регулируемыми во встроенном состоянии силой закрывания и скоростью закрывания, демпфированием открывания и дохлопом

Доводчик полностью встроен в дверное полотно, скользящая шина заметна только при открытой двери.

Может применяться при массе дверного полотна 180 кг / ширине двери 1400 мм для дверей с левым и правым упором

Цвет: серебристый

Свойства продукта

• сила закрывания: 3-6 по стандарту EN 1154 А1
• доводчик полностью встроен в дверное полотно
• скользящая шина заметна только при открывании двери
• сила закрывания, скорость закрывания, гидравлическая система дожима и гидравлическое устройство амортизации открывания могут регулироваться во встроенном состоянии
• цвет: серебристый

Область применения

• для дверей с правым и левым упором
• доводчик полностью встроен в дверное полотносила закрывания: 3 - 6 макс. масса створки двери: ≈180 кг для створок шириной до 1400 мм для дверных полотен толщиной 50 мм и более

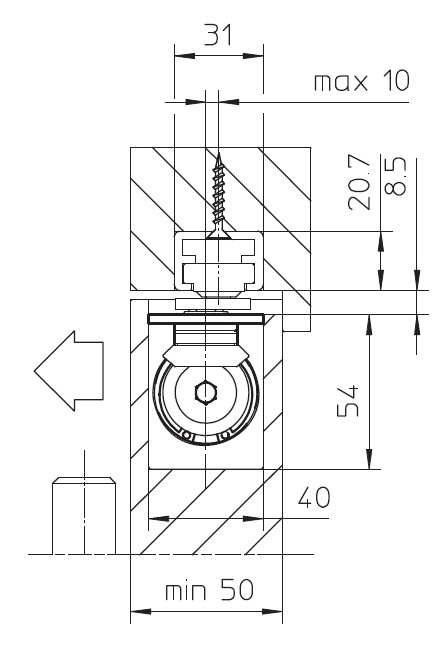

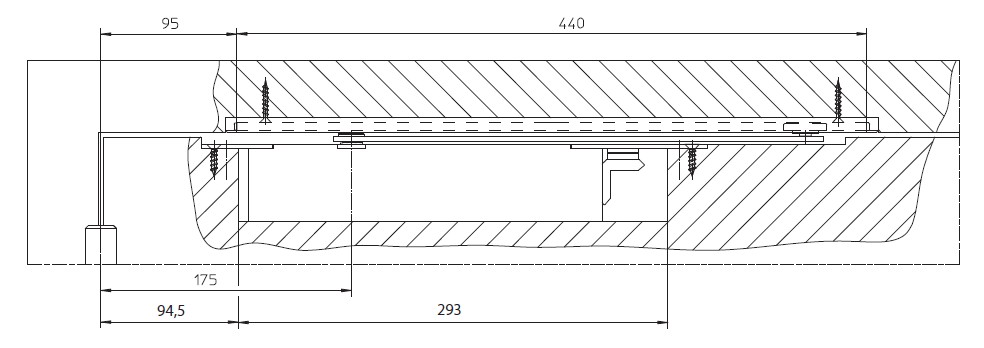

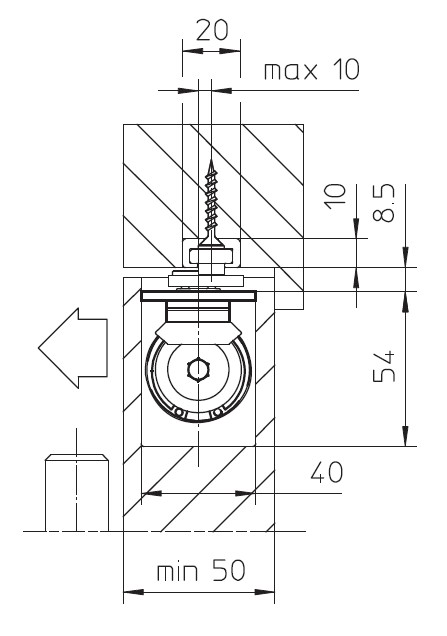

Габаритные размеры

Выбор усилия доводчика в зависимости от ширины и массы двери.

В случае, если высота двери превышает 2500 мм необходимо выбирать доводчики для дверей с усилием на единицу выше. При условиях сильного ветра и/или давления воздуха на дверь, должны выбираться большие по усилию дверные доводчики. В случае, если масса двери превышает указанную массу тестовой двери, необходимо проверить по диаграмме результаты расчетов.

Пример выбора доводчика. Дана дверь шириной 900 мм, высотой 2600 мм и массой 200 кг. По таблице выбираем усилие EN3, т.к. дверь имеет нестандартную высоту усилие должно быть увеличено до EN4. Масса двери также превышает стандартную – по диаграмме определяем, что точка, соответствующая ширине 900мм и массе 200 кг находится выше линии соответствующей EN4. В результате должен быть выбран доводчик с усилием EN5.
