Система цельностеклянных ограждений



Система предназначена для устройства ограждающих конструкций без использования несущих стоек, используя только стеклянные полотна.

Для закрепления стеклянного полотна в проектное положение используется базовый несущий профиль из высокопрочного алюминиевого сплава с упрочняющей термообработкой.



Система позволяет обеспечить восприятие нагрузки в соответствии со СНиП при использовании стекла (триплекс 10мм зак+ 0,72+10мм зак) до 150 кг*м.п. при высоте ограждения до 1100мм.



Монтаж системы:

  1. Монтаж базового профиля может быть произведён несколькими способами, схема закрепления зависит от конкретных условий проекта.

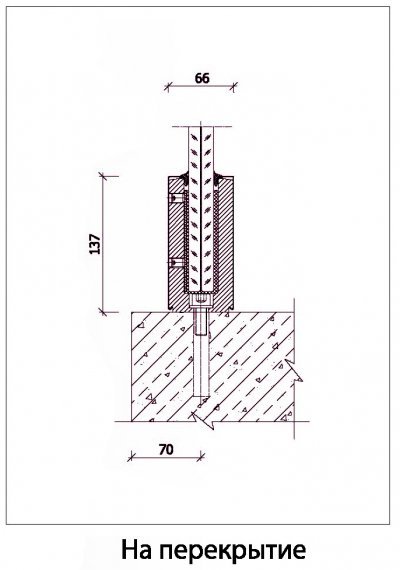

    Самая простая схема- закрепление на чистый пол. Крепление профиля к полу осуществляется с помощью винтов М12 с внутренним шестигранником. Заподлицо с полом с шагом равным шагу сверления крепёжных отверстий в профиле устанавливается резьбовой анкер или резьбовая втулка, вклеенная в пол с помощью химического анкера HILTI или аналогичного. (см эскизы)
    Для крепления профиля к торцу перекрытия желательно использовать специальные закладные кронштейны, которые закрепляются в плиту перекрытия и на которые впоследствии закрепляется базовый профиль. Конфигурация кронштейнов зависит от конкретного проектного решения.
    Допускается закрепление базового профиля непосредственно к торцу перекрытия или маршу лестницы (боковой стенкой). Для этого в боковой стенке профиля изготавливаются отверстия. Данная схема закрепления профиля усложняет выверку стекла в вертикальной плоскости, так как отсутствует доступ к крепёжно-регулировочным установочным винтам в стенке профиля закрепленной к несущей поверхности.
    Желательно всегда применять узлы крепления профиля, чтобы были доступны винты крепления стекла с двух сторон профиля. Это позволит качественно отрегулировать стеклянные панели в вертикальной плоскости.
  2. Монтаж стеклянного полотна осуществляется в паз профиля посредствам крепёжных установочных винтов М12 с внутренним шестигранником. Шаг крепления стекла обычно зависит от задаваемой нагрузки на ограждение. Типовой шаг закрепления 300..350мм, что позволяет обеспечить три точки закрепления на 1м.п.
    В стекле нет необходимости выполнять какие либо вырезы, закрепление осуществляется за счет жесткости базового профиля.
    Для распределения усилия затяжки от установочных винтов используются металлические прокладки (пластины) толщиной 3мм. Пластиковые либо паранитовые прокладки, входящие в комплект креплений, обеспечивают дистанцирование металла и стекла.
    При монтаже стекла желательно базировать стекло ровно по центру профиля это необходимо для качественной дальнейшей установки декоративных накладок.
    Необходимо следить за усилием затяжки установочных винтов и не допускать сильной деформации (отгиба) полок профиля.
    Регулировка стеклянного полотна в вертикальной плоскости осуществляется с помощью установочных винтов. Вкручивая и выкручивая определённые винты, добиваются необходимого проектного положения стеклянного полотна.
    Желательно не допускать неравномерной затяжки установочных винтов.
  3. Для декорирования профиля применяются декоративные накладки.
    В основном накладки изготавливаются из нержавеющей стали толщиной 0.8мм (шлифованные или полированные).
    Длина накладок ограничена длиной листа 2.5м.
    Профиль сечения накладки зависит от толщины стекла (смотри эскизы в приложении)
    Накладка наклеивается на профиль с помощью клея-герметика.
    Клей желательно наносить в 2...3 линии и ни в коем случае не замкнутым контуром.
    Для фиксации накладки во время отверждения клея можно применять двухсторонний скотч. Его толщину нужно учесть при проектировании накладки.
    На торцы профиля наклеиваются торцевые заглушки выполненные из той же нержавеющей стали, что и накладки.
    Ширина заглушки должна учитывать толщину клея под накладкой и толщину двухстороннего скота.
  4. Поручень на стекло изготавливается индивидуально или приобретается отдельно.
    Самый типовой вариант поручня - П-образный профиль.
    Возможно изготовить например П-профиль из нержавеющей стали толщиной 1.5...2мм размером 20х20мм 25х20мм и т.п.
    Возможно изготовление поручня из профильной нержавеющей трубы например 30х60мм, 25х50мм.



Рекомендации:
Для огаждающей конструкции (следуя указаниям СНиП) необходимо применять триплекс. Для обеспечения необходимой прочности стеклянного полотна триплекс должен быть закаленным.

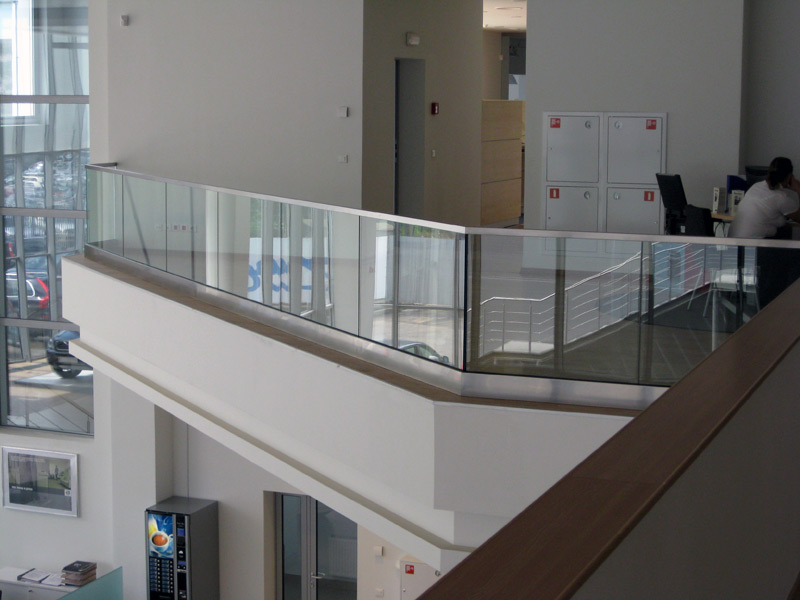

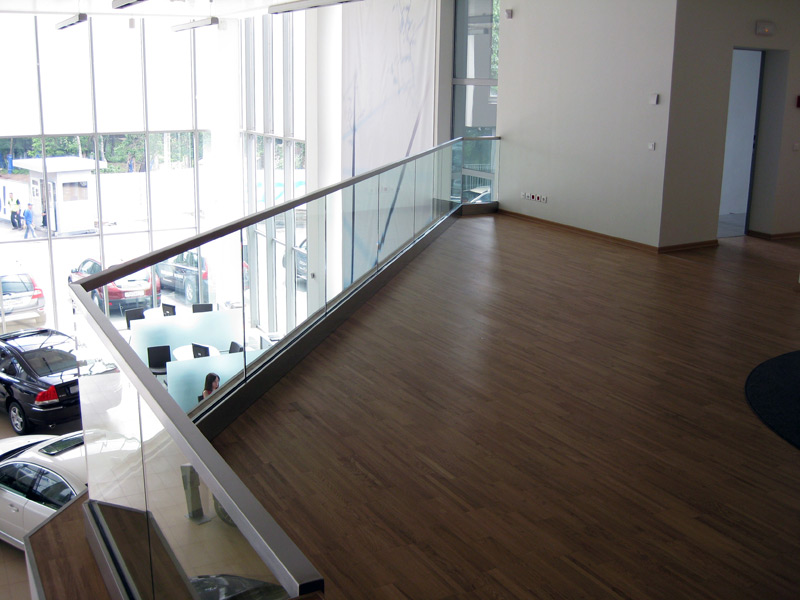

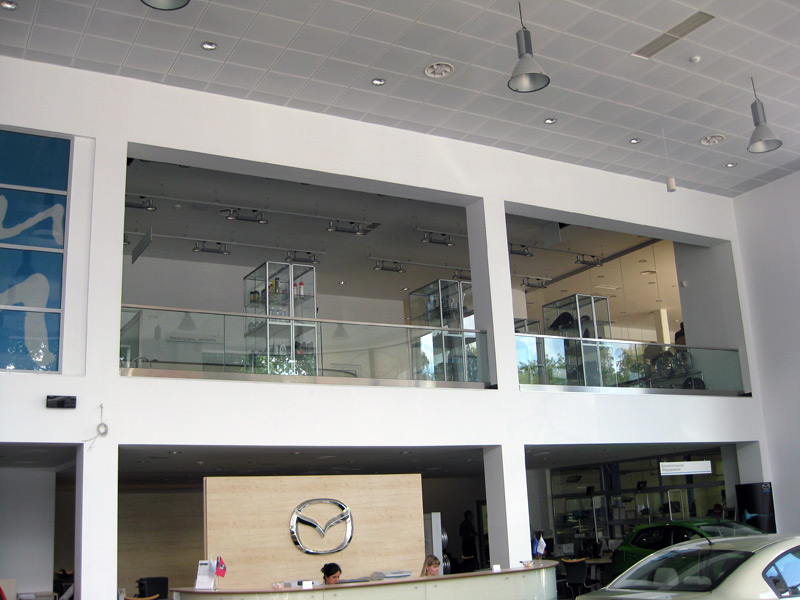

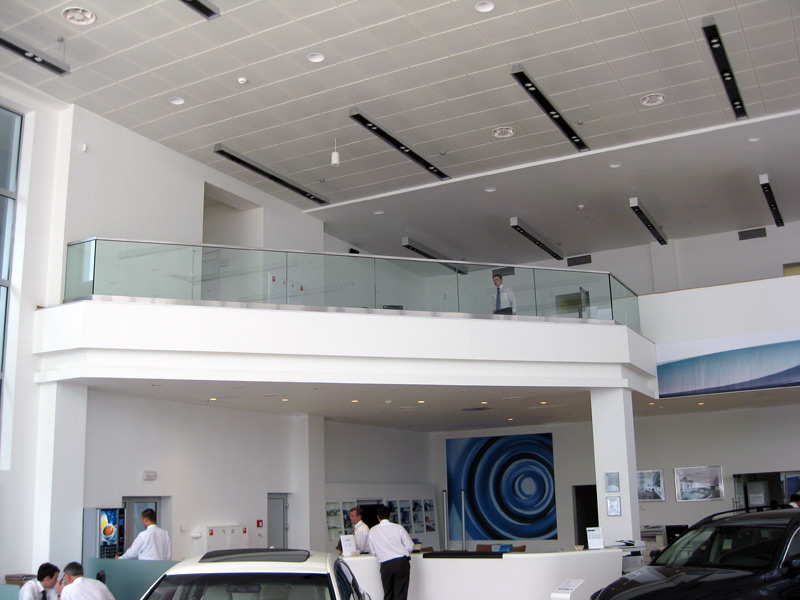

Фото объектов
