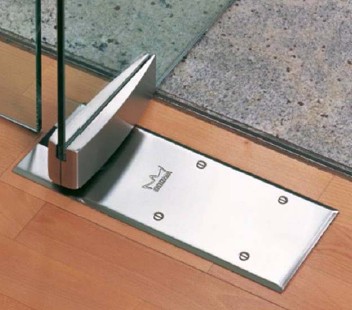

Доводчик дверной DORMA BTS-65

Доводчик DORMA BTS-65 подходит для  дверей:

• пластиковых, деревянных, металлических, цельностеклянных
• внутри помещений
• с шириной полотна до 950 мм и до 1000 мм
• левого, правого открывания
• противопожарных

Характеристики

• регулируемое усилие закрывания EN 3 и EN 4
• регулируемая двумя независимыми клапанами скорость закрывания с дохлопом в диапазонах 130° - 20° и 20° - 0°
• масса двери от 80 кг до 120 кг
• масса доводчика 4,0 кг
• размеры Дл x Гл x В - 276 мм x 108 мм x 40 мм
• результаты температурных испытаний: эксплуатация от -15° до + 40°С, хранение от - 25° до + 50°С.

Выбор комплектации с опцией фиксирования двери в открытом положении или без нее.

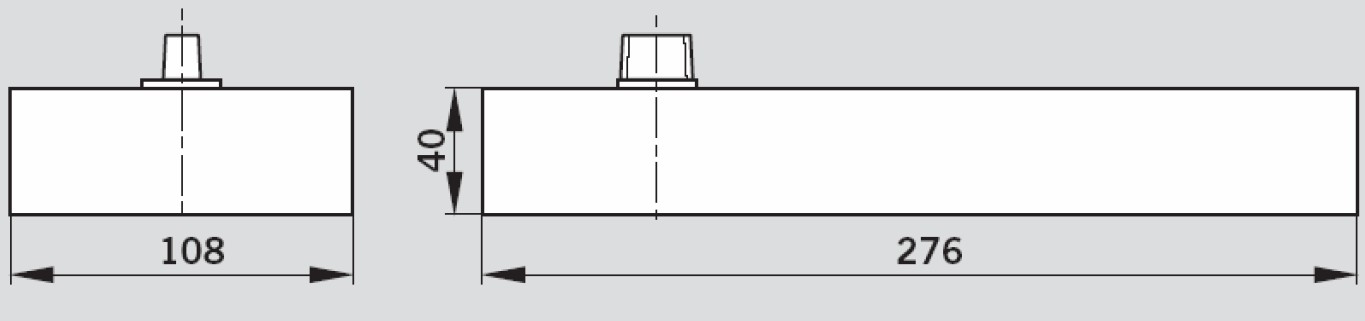

Габаритные размеры

Порядок установки (пояснения к монтажной схеме)

1. Нанесите разметку на пол. При этом необходимо иметь ввиду, что на двери установленные внутри помещения доводчик должен быть установлен параллельно порогу (Рис. 4). На наружные двери, двери в холодном тамбуре напольный доводчик должен быть установлен перпендикулярно этому положению внутрь помещения.

Рис. 4. Установка напольного доводчика

2. Сделайте в полу углубление согласно размерам цементной коробки.

3. Установите цементную коробку в углубление. Закрепите.

4. Если шпиндель не установлен, снимите защитную пленку установите сначала грязезащитную прокладку, затем шпиндель.

Высота шпинделя Z подбирается по формуле:

Удлинение шпинделя = Х – зазор между полом и дверью (обычно 8 мм)

Высота шпинделя Z = Удлинение + 3 мм (высота стандартного шпинделя)

Высота шпинделя Z = X – 8 мм + 3 мм. (Рис. 5, Табл. 4)

Рис. 5. Подбор высоты шпинделя.

5. Установите и закрепите винтом грязезащитную прокладку

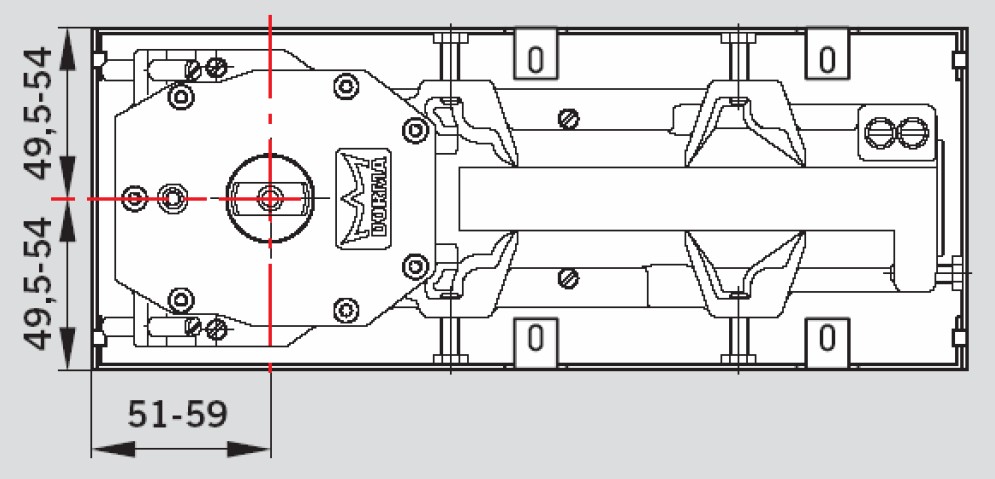

6. Установите тело доводчика в цементную коробку. При необходимости адаптируйте грязезащитную прокладку. Отрегулируйте положение тела доводчика внутри цементной коробки согласно монтажной схеме.

7. Зафиксируйте тело доводчика.

8. Если доводчик не оснащен функцией фиксации в открытом положении на 90°, то, для облегчения последующих операций, заверните до упора регулировочные клапаны 1 и 2. (Рис. 6).

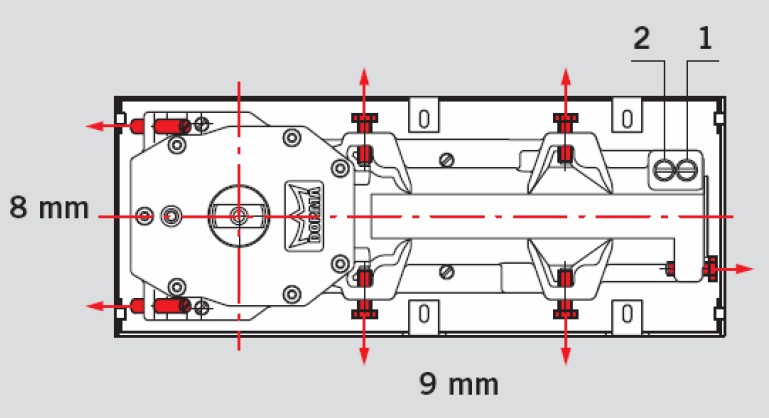

Рис. 6. Расположение клапанов для регулировки скорости закрывания доводчика DORMA BTS 65.

9. С помощью вспомогательного инструмента поверните шпиндель на 90° в сторону открывания двери.

10. Установите дверь.

11. Зафиксируйте верхний узел крепления.

12. Отпустите регулировочные клапаны 1 и 2 для того, чтобы дверь могла вернуться в закрытое положение. Если дверь была зафиксирована с помощью ФОП, освободите её.

Внимание! Во избежание разгерметизации и выхода из строя доводчика, не допускается извлечение клапанов.

13. Отрегулируйте положение доводчика относительно пола. Ось вращения двери должна быть строго вертикальна. Зазор между полом и полотном двери должен равняться 8 мм при любом угле открывания.

14. Отрегулируйте скорость закрывания сначала в первом диапазоне (от максимума до 20°), а затем во втором диапазоне (от 20° до 0). Рекомендуемое время полного закрывания двери около 6 сек.

15. Установите крышку доводчика.

16. Зафиксируйте крышку доводчика винтами.

Внимание! Весной и осенью при прохождении среднесуточной температуры рубежа в +5°С требуется сезонная регулировка скорости закрывания доводчика.

Внимание! Не допускается самостоятельная разборка изделия.

Рекомендации по установке

1. В целях предотвращения коррозии, компания DORMA рекомендует заполнение полостей между доводчиком и цементной коробкой с помощью герметика DORMA 2300 Sealing Compound (номер для заказа 45090059)

2. Для дверей, которые открываются на угол более 130°, необходима установка стопора для ограничения угла открывания двери, например, OGRO TZ 502x

Доводчик DORMA BTS 65 поставляется с усилием EN3 и EN4;
Каждый из вариантов в свою очередь может иметь опцию фиксации двери в открытом положении (ФОП) на 90°.
Комплектация каждого варианта содержит:

• - доводчик (со шпинделем/без шпинделя);
• - цементная коробка;
• - монтажная схема;
• - инструкция по эксплуатации.

Внимание! В случае установки на двери высотой свыше 2500 мм или двери с петлями с повышенным трением, необходимо использовать доводчик с усилием на ступень выше.
