Доводчик дверной DORMA TS Compakt
DORMA разработала доводчик TS Compakt, прекрасно подходящий для всех типов дверей. Благодаря компактному дизайну, и как следствие минимальным монтажным размерам, при установке доводчика не требуется монтажная пластина. Усилие закрывания легко подбирается положением доводчика на двери. Сертифицировано в соответстви с ISO 9001.
Доводчик DORMA TS Compakt подходит для дверей:
- пластиковых, деревянных, металлических
- внутри помещений
- с шириной полотна* до 1100 мм.
- левого, правого открывания
Характеристики
- регулируемое усилие закрывания EN 2/3/4
- регулируемая двумя независимыми клапанами скорость закрывания с дохлопом в диапазонах 180° - 15° и 15° - 0°
- масса двери от 25 кг до 50 кг
- масса доводчика 1,2 кг
- размеры Дл x Гл x В - 205 мм x 46 мм x 40 мм
Дополнительные преимущества:
- прекрасно крепится ко всем видам дверей и не требует для установки монтажной пластины
- быстрота и простота установки
Цветовые решения:
- серебро
- коричневый (dark brown)
- белый ( RAL 9016)
- черный ( RAL 9005)
Доводчик фиксирует дверь в открытом положении.
* Для высоких или тяжелых дверей, наружных дверей, и для дверей, которые должны закрываться под действием сильного ветра, мы рекомендуем DORMA TS 83
Для получения информации по монтажу и регулеровки доводчика, скачайте фаил
Доводчик дверной DORMA TS Compakt

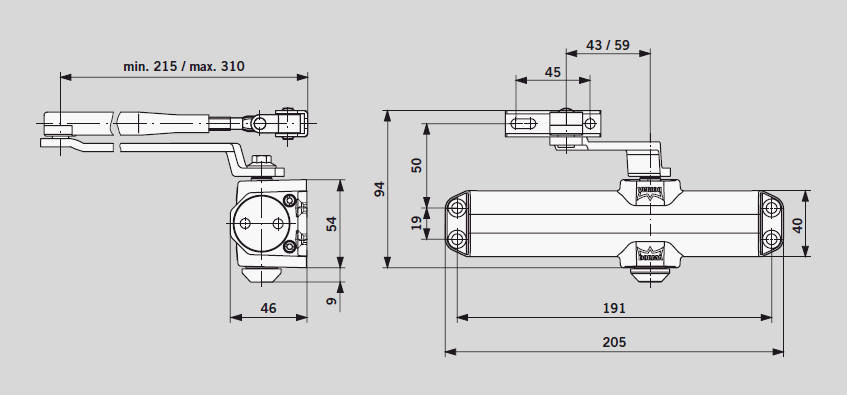

Габаритные размеры

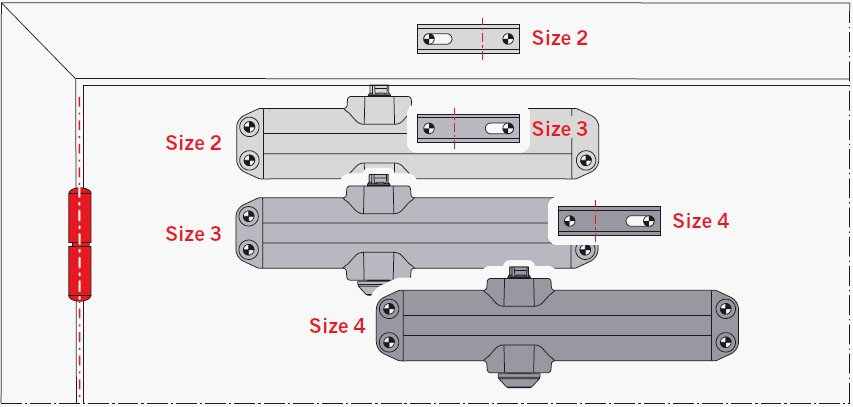

Настройки усилия закрывания
| Ширина двери | Регулировка на величину усилия |
| ≤850 | Size 2 |
| ≤950 | Size 3 |
| ≤1100 | Size 4 |

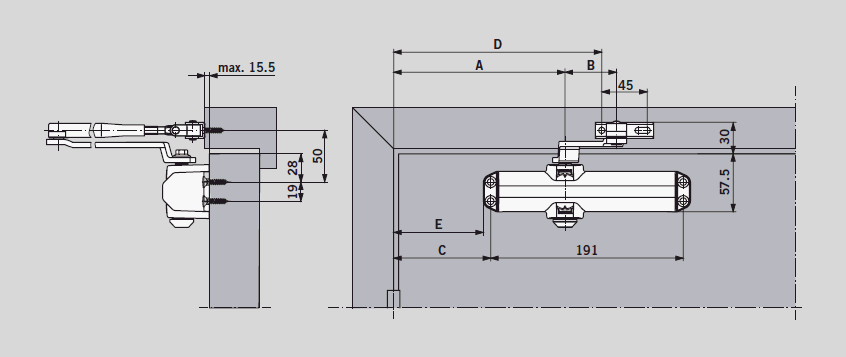

Монтаж на дверном полотне со стороны петель
| Size 2 | Size 3 | Size 4 | |
| A | 170.0 | 170.0 | 250.0 |
| B | 59.0 | 43.0 | 43.0 |
| C | 96.5 | 96.5 | 176.5 |
| D | 198.5 | 198.5 | 278.5 |
| E | 89.0 | 89.0 | 169.0 |

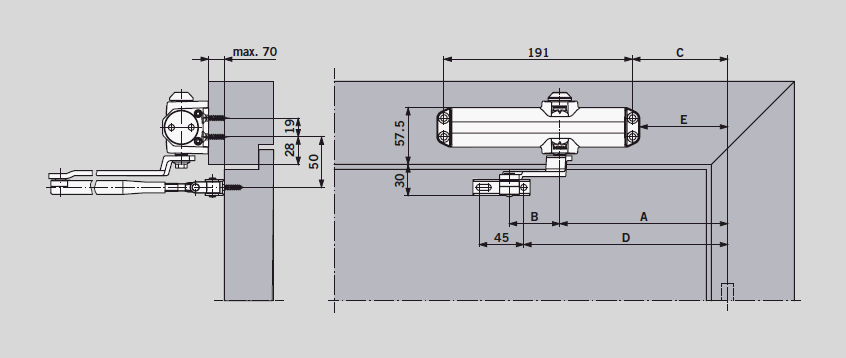

Установка на дверной коробке со стороны, противоположной петлям
| Size 2 | Size 3 | Size 4 | |
| A | 170.0 | 170.0 | 250.0 |
| B | 59.0 | 43.0 | 43.0 |
| C | 96.5 | 96.5 | 176.5 |
| D | 198.5 | 198.5 | 278.5 |
| E | 89.0 | 89.0 | 169.0 |
В комплект поставки входит:
- крышка доводчика
- крепеж для установки на деревянные и металлические двери
- монтажная схема
- инструкция по эксплуатации
Выбор усилия доводчика в зависимости от ширины и массы двери.
В случае, если высота двери превышает 2500 мм необходимо выбирать доводчики для дверей с усилием на единицу выше. При условиях сильного ветра и/или давления воздуха на дверь, должны выбираться большие по усилию дверные доводчики. В случае, если масса двери превышает указанную массу тестовой двери, необходимо проверить по диаграмме результаты расчетов.
Пример выбора доводчика. Дана дверь шириной 900 мм, высотой 2600 мм и массой 200 кг. По таблице выбираем усилие EN3, т.к. дверь имеет нестандартную высоту усилие должно быть увеличено до EN4. Масса двери также превышает стандартную – по диаграмме определяем, что точка, соответствующая ширине 900мм и массе 200 кг находится выше линии соответствующей EN4. В результате должен быть выбран доводчик с усилием EN5.
