Доводчик дверной DORMA TS-73v
Доводчик дверной DORMA TS-73v

Доводчик дверной DORMA TS-73v (тело)

Легко устанавливаемый дверной доводчик с регулируемым усилием. Пригоден для установки на противопожарных дверях. Сертифицировано по ISO 9001. Соответствует стандарту EN1154.

 Доводчик DORMA TS-73v подходит для дверей:

  • металлических
  • наружных дверей
  • с шириной полотна до 1100мм
  • левого, правого открывания
  • противопожарных

Характеристики

  • морозоустойчивый
  • регулируемое усилие закрывания EN 2/3/4
  • регулируемая скорость закрывания с дохлопом в диапазонах 180° - 15°, 15° - 0°
  • масса двери от 40 кг до 110 кг
  • масса доводчика 2,1 кг
  • размеры Дл x Гл x В -   мм x   мм x   ммм
  • результаты температурных испытаний до -35 °С

Цветовые решения:

  • серебристый
  • коричневый (dark brown)
  • белый ( RAL 9016)
  • черный ( RAL 9005)
  • специальный цвет

Доводчик фиксирует дверь в открытом положении.

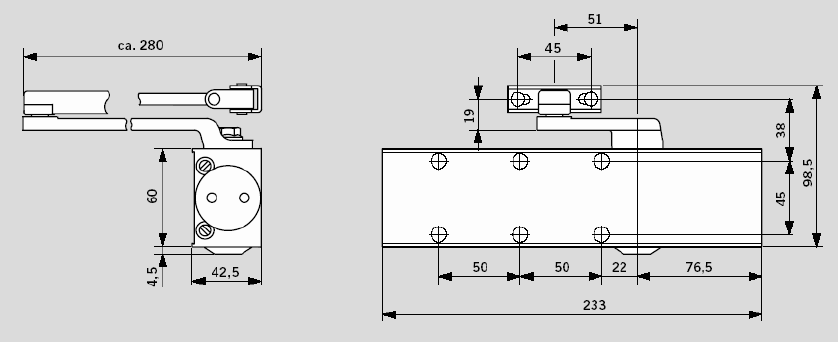

Габаритные размеры

Габаритные размеры. Доводчик дверной DORMA TS-73V

Возможные схемы монтажа

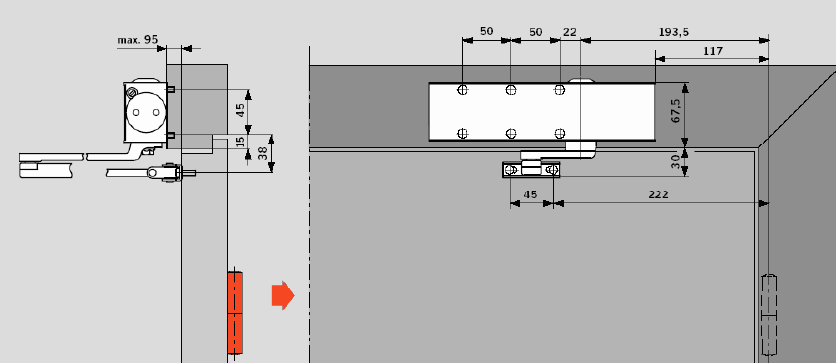

Монтаж на дверное полотно, со стороны петель. Доводчик дверной DORMA TS-73V

Монтаж на дверное полотно, со стороны петель. Пример относится к двери левого открывания [LH, ISO6]; зеркальный вариант для двери правого открывания [RH, ISO5].

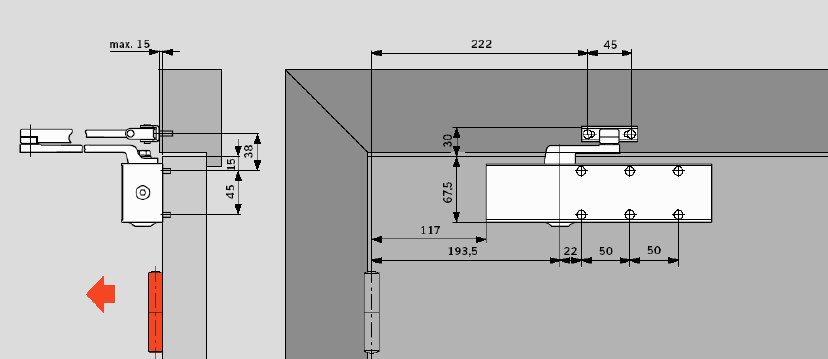

Монтаж на раму сверху. Доводчик дверной DORMA TS-73V

Монтаж на раму сверху. Пример относится к двери левого открывания [LH, ISO6]; зеркальный вариант для двери правого открывания [RH, ISO5].



Функции и опции.

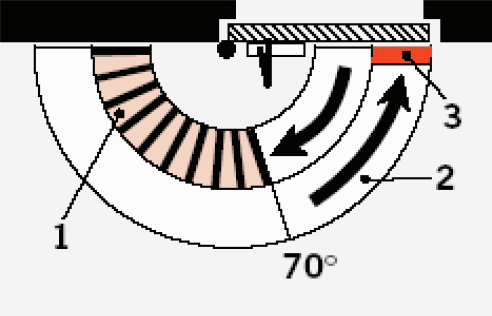

Торможение открывания (BackCheck).

При открывании двери на угол больший 70°, сопротивление открыванию растет прямо пропорционально ускорению открывания, предохраняя дверную систему и объекты за дверью от возможных повреждений. В случае если дверь открывается с нормальной скоростью, сопротивление стремится к нулю. Вы можете отключить данную функцию при необходимости.

Функции и опции. Торможение открывания (BackCheck). Доводчик дверной DORMA TS-73V

  1. Прогрессивное торможение открывания
  2. Диапазон закрывания. Скорость закрывания контролируется во всем диапазоне.
  3. Регулируемый дохлоп (регулируется положением рычага)

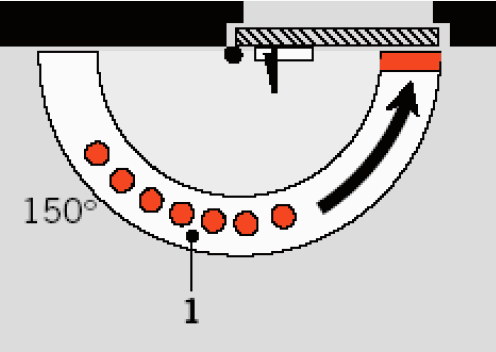

Фиксация открытого положения (Hold Open) - ФОП.

При помощи опционального рычага Вы можете использовать функцию ФОП для удержания двери в открытом положении в диапазоне от 70° до 150°. Вы также можете воспользоваться опциональным рычагом с отключаемой фиксацией открытого положения.

Фиксация открытого положения (Hold Open) - ФОП. Доводчик дверной DORMA TS-73V

  1. Диапазон фиксации открытого положения
  2. Рычаги с функцией ФОП не могут быть использованы для противопожарных дверей.



Рычаг складной стандартный для TS71, TS72, TS73v, TS83 616 руб.
Рычаг складной плоский для TS71, TS72, TS73v, TS83 948 руб.
Рычаг складной ФОП для TS-73v, TS83 2932 руб.
Монтажная пластина для TS-73v 592 руб.

Выбор усилия доводчика в зависимости от ширины и массы двери.

Выбор усилия доводчика в зависимости от ширины и массы двери.

В случае, если высота двери превышает 2500 мм необходимо выбирать доводчики для дверей с усилием на единицу выше. При условиях сильного ветра и/или давления воздуха на дверь, должны выбираться большие по усилию дверные доводчики. В случае, если масса двери превышает указанную массу тестовой двери, необходимо проверить по диаграмме результаты расчетов.

Пример выбора доводчика. Дана дверь шириной 900 мм, высотой 2600 мм и массой 200 кг. По таблице выбираем усилие EN3, т.к. дверь имеет нестандартную высоту усилие должно быть увеличено до EN4. Масса двери также превышает стандартную – по диаграмме определяем, что точка, соответствующая ширине 900мм и массе 200 кг находится выше линии соответствующей EN4. В результате должен быть выбран доводчик с усилием EN5.
