Доводчик дверной DORMA TS-93 EN5-7 BC+DC
Доводчик дверной DORMA TS-93 EN5-7 BC+DC

Доводчик дверной DORMA TS-93 EN5-7 BC+DC (тело)

Система DORMA TS-93 - это впечатляющий диапазон дверных доводчиков со скользящим каналом в дизайне SOFTLINE, которые привлекательны не только внешней эстетикой, но и исключительной легкостью функционирования. Компоненты DORMA TS 93 представляют собой модульную систему, удовлетворяющую практически любым функциональным требованиям.

Дверной доводчик DORMA TS93 предназначен для плавного закрывания наружных и внутренних дверей одностороннего действия. По конструкции двери могут быть деревянные, из металлического профиля или профиля ПВХ, металлические листовые.

Для предотвращения избыточно резкого открывания, вызванного, например, порывом ветра, служит функция торможения открывания, начиная с угла примерно в 70о. Это предохраняет от повреждений как саму дверь, так и стену за ней.

B - установка доводчика со стороны петель на дверь, с противоположной стороны на коробку. G - установка доводчика со стороны петель на коробку, с противоположной стороны на дверь

Доводчик DORMA TS-93 подходит для  дверей:

  • пластиковых, деревянных, металлических
  • внутри помещений и наружных
  • с шириной полотна до 1600 мм.
  • левого, правого открывания
  • противопожарных

Характеристики

  • морозоустойчивый
  • регулируемое усилие закрывания EN 5-7
  • регулируемая двумя независимыми клапанами скорость закрывания с дохлопом в диапазонах 180° - 15° и 15° - 0°
  • масса двери от 150 кг до 200 кг
  • масса доводчика 5,4 кг
  • размеры Дл x Гл x В - 285 мм x 62 мм x 71 мм
  • результаты температурных испытаний до - 25 °С

Цветовые решения:

  • серый
  • белый

Доводчик фиксирует дверь в открытом положении.

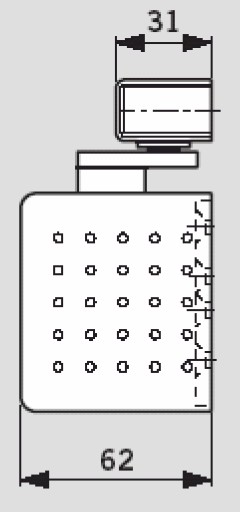

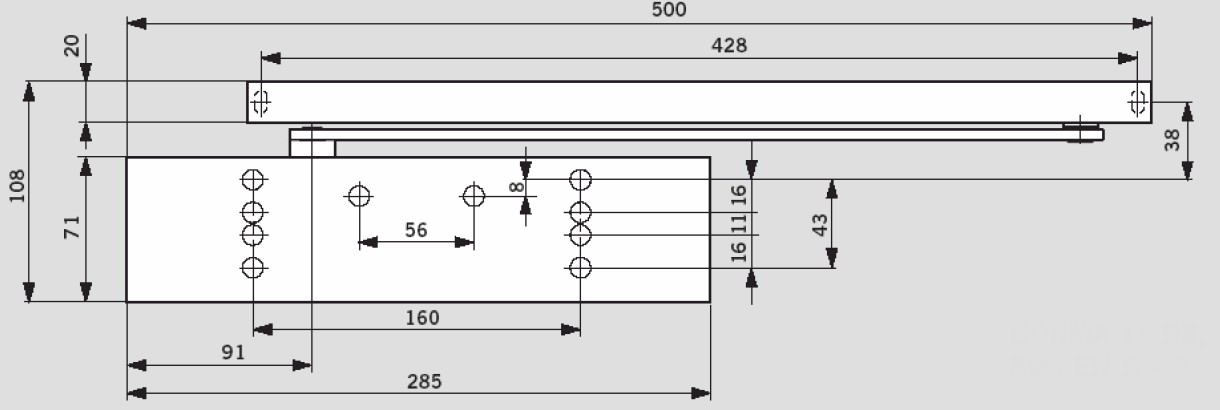

Габаритные размеры

Габаритные размеры. Доводчик дверной DORMA TS-93 EN5-7

Габаритные размеры. Доводчик дверной DORMA TS-93 EN5-7

Возможные схемы монтажа

Доводчик DORMA TS93 предназначен для установки на правые и левые двери. Установка исполнения B может производиться либо на полотно двери со стороны петель (см. рис. 4), либо на коробку двери со стороны противоположной петлям (см. рис. 5).

TS-93
Рис. 4.

TS-93
Рис. 5.



Доводчик исполнения G может быть установлен на коробку двери со стороны петель (см. рис. 6), либо на полотно двери со стороны противоположной петлям (см. рис. 7).

TS-93
Рис. 6.

TS-93
Рис. 7.

Направление открывания двери при этом не имеет значения.

Скользящий канал G-N для TS91, TS92, TS93 1062 руб.
Скользящий канал G-N для TS91, TS92, TS93 3402 руб.
Монтажная пластина шириной 30мм для G-N 1093 руб.
Монтажная пластина шириной 40мм для G-N 1154 руб.
Угловая монтажная пластина для G-N 1488 руб.
Угловая монтажная пластина для G-N 3888 руб.
ФОП для установки в G-N 1122 руб.
Ограничитель угла открывания для установки в G-N 1033 руб.
Координатор G-GSR/V. Монтаж на раму двери со стороны петель 12715 руб.
Координатор G-GSR/V. Монтаж на раму двери со стороны петель 20601 руб.
Координатор G-GSR-EMF 1/V 23299 руб.
Толкатель MK396 (необходим для корректной работы координатора) 1458 руб.

В комплект поставки всех вариантов входит:

  • доводчик
  • монтажная пластина
  • комплект крышек доводчика
  • крепеж для установки на деревянные и металлические двери
  • монтажная схема
  • инструкция по эксплуатации

Выбор усилия

Усилие доводчика в соответствии с Европейскими Нормами Ширина двери, мм Масса двери, кг
EN 1 до 750 20
EN 2 850 40
EN 3 950 60
EN 4 1100 80
EN 5 1250 100
EN 6 1400 120
EN 7 1600 160

Внимание! В случае установки на двери высотой свыше 2500 мм или двери с петлями с повышенным трением, необходимо использовать доводчик с усилием на ступень выше.
