Доводчик дверной DORMA TS-92
Доводчик дверной DORMA TS-92

Доводчик дверной DORMA TS-92 (тело)

Доводчик DORMA TS-92 подходит для  дверей:

  • пластиковых, деревянных, металлических, цельностеклянных
  • внутри помещений
  • с шириной полотна до 1100 мм.
  • левого, правого открывания
  • противопожарных

Характеристики

  • морозоустойчивый
  • регулируемое усилие закрывания EN 2/3/4
  • регулируемая двумя независимыми клапанами скорость закрывания с дохлопом в диапазонах 180° - 15° и 15° - 0°
  • масса двери от 40 кг до 110 кг
  • масса доводчика 2,5 кг
  • размеры Дл x Гл x В - 281 мм x 47 мм x 65 мм
  • результаты температурных испытаний до - 25 °С

Цветовые решения:

  • серебристый
  • коричневый (dark brown)
  • белый ( RAL 9016)
  • черный ( RAL 9005)

Доводчик фиксирует дверь в открытом положении.

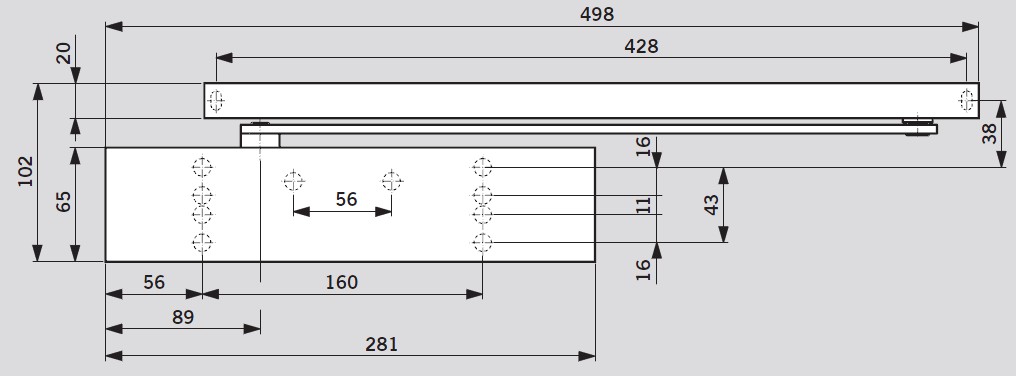

Габаритные размеры

Габаритные размеры. Доводчик дверной DORMA TS-92

Габаритные размеры. Доводчик дверной DORMA TS-92

Возможные схемы монтажа

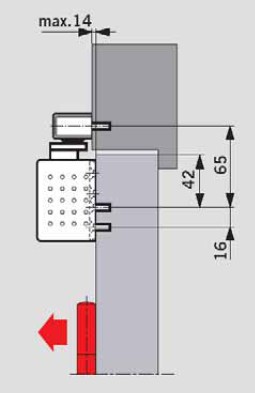

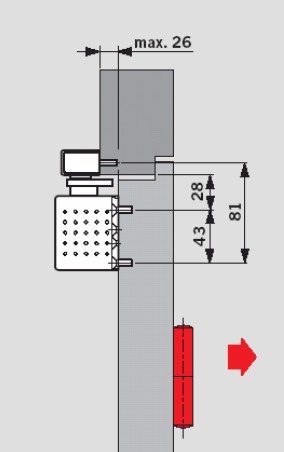

Доводчик DORMA TS92 предназначен для установки на правые и левые двери. Установка исполнения B может производиться либо на полотно двери со стороны петель (см. рис. 4), либо на коробку двери со стороны противоположной петлям (см. рис. 5).

TS-92
Рис. 4.

TS-92
Рис. 5.

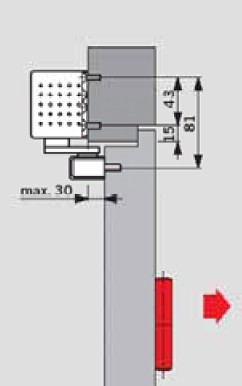

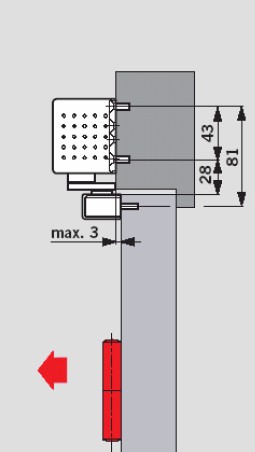

Доводчик исполнения G может быть установлен на коробку двери со стороны петель (см. рис. 6), либо на полотно двери со стороны противоположной петлям (см. рис. 7).

TS-92
Рис. 6.

TS-92
Рис. 7.

Направление открывания двери при этом не имеет значения.

Пластина для установки TS92 на цельностеклянную дверь 2703 руб.
Скользящий канал G-N для TS91, TS92, TS93 1062 руб.
Скользящий канал G-N для TS91, TS92, TS93 3402 руб.
Монтажная пластина шириной 30мм для G-N 1093 руб.
Монтажная пластина шириной 40мм для G-N 1154 руб.
Угловая монтажная пластина для G-N 1488 руб.
Угловая монтажная пластина для G-N 3888 руб.
ФОП для установки в G-N 1122 руб.
Ограничитель угла открывания для установки в G-N 1033 руб.
Координатор G-GSR/V. Монтаж на раму двери со стороны петель 12715 руб.
Координатор G-GSR/V. Монтаж на раму двери со стороны петель 20601 руб.
Координатор G-GSR-EMF 1/V 23299 руб.
Толкатель MK396 (необходим для корректной работы координатора) 1458 руб.

В комплект поставки входит:

  • доводчик
  • монтажная пластина
  • комплект крышек доводчика
  • крепеж для установки на деревянные и металлические двери
  • монтажная схема
  • инструкция по эксплуатации.

Выбор усилия

Усилие доводчика в соответствии с Европейскими Нормами Ширина двери, мм Масса двери, кг
EN 1 до 750 20
EN 2 850 40
EN 3 950 60
EN 4 1100 80
EN 5 1250 100
EN 6 1400 120
EN 7 1600 160

Внимание! В случае установки на двери высотой свыше 2500 мм или двери с петлями с повышенным трением, необходимо использовать доводчик с усилием на ступень выше.
