Доводчик дверной DORMA TS-90 Impulse
Доводчик дверной DORMA TS-90 Impulse

Доводчик дверной DORMA TS-90 Impulse

Технические характеристики

Доводчик DORMA TS-90 подходит для дверей:

  • пластиковых, деревянных
  • внутри помещений
  • с шириной полотна до 1100 мм
  • левого, правого открывания
  • противопожарных

Характеристики

  • морозоустойчивый
  • регулируемое усилие закрывания EN 3/4
  • регулируемая скорость закрывания с дохлопом в диапазонах 180° - 15°, 15° - 0°
  • масса двери от 90 кг до 110 кг
  • масса доводчика 1,7 кг
  • размеры Дл x Гл x В - 246 мм x 46 мм x 57 мм
  • с антикорозийным покрытием
  • результаты температурных испытаний до -25 °С

Дополнительные преимущества:

  • компактная конструкция, классический дизайн
  • просто и быстро устанавливается. Удобно регулировать усилия закрывания, скорости закрывания и конечного дохлопа

Цветовые решения:

  • серебристый
  • белый ( RAL 9016)
  • специальный цвет

Доводчик фиксирует дверь в открытом положении.

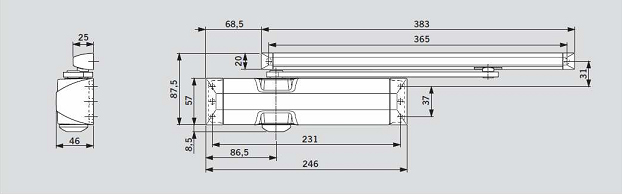

Габаритные размеры

Габаритные размеры. Доводчик дверной DORMA TS-90



Возможные схемы монтажа

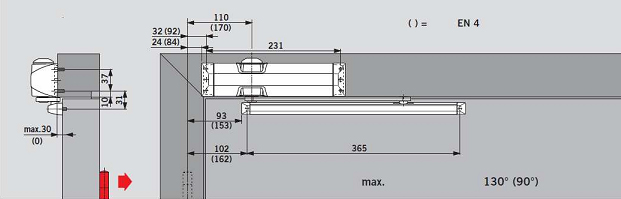

Монтаж на дверное полотно, со стороны петель

Монтаж на дверное полотно, со стороны петель. Пример относится к двери левого открывания, зеркальный вариант для двери правого открывания.



Монтаж на дверное полотно, со стороны петель

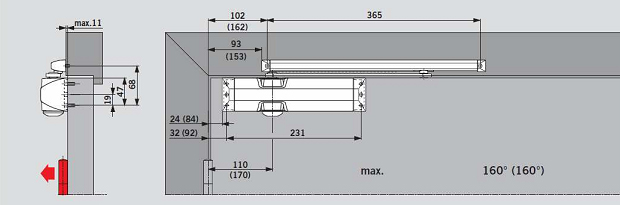

Монтаж на раму, со стороны петель. Рычаг с фиксацией открытого положения. Пример относится к двери левого открывания, зеркальный вариант для двери правого открывания.

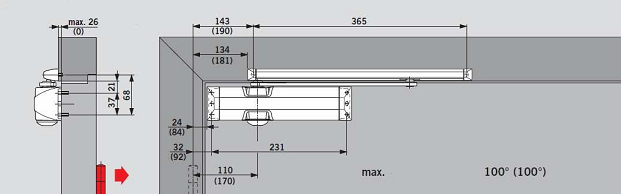

Монтаж на дверное полотно сверху. Пример относится к двери левого открывания, зеркальный вариант для двери правого открывания.

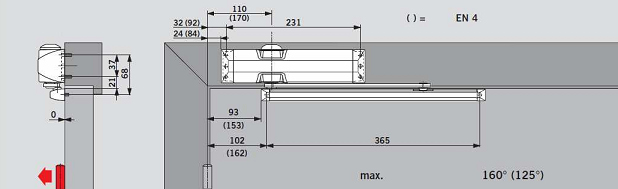

Монтаж на раму сверху. Пример относится к двери левого открывания, зеркальный вариант для двери правого открывания.



Ограничитель угла открывания для TS90 790 руб.
ФОП для TS90 801 руб.
Монтажная пластина для скользящего канала TS90 1033 руб.
Угловая монтажная пластина для скользящего канала TS90 1458 руб.

Выбор усилия доводчика в зависимости от ширины и массы двери.

Выбор усилия доводчика в зависимости от ширины и массы двери.

В случае, если высота двери превышает 2500 мм необходимо выбирать доводчики для дверей с усилием на единицу выше. При условиях сильного ветра и/или давления воздуха на дверь, должны выбираться большие по усилию дверные доводчики. В случае, если масса двери превышает указанную массу тестовой двери, необходимо проверить по диаграмме результаты расчетов.

Пример выбора доводчика. Дана дверь шириной 900 мм, высотой 2600 мм и массой 200 кг. По таблице выбираем усилие EN3, т.к. дверь имеет нестандартную высоту усилие должно быть увеличено до EN4. Масса двери также превышает стандартную – по диаграмме определяем, что точка, соответствующая ширине 900мм и массе 200 кг находится выше линии соответствующей EN4. В результате должен быть выбран доводчик с усилием EN5.
