Автоматический доводчик Dorma Porteo

Доводчик DORMA Porteo подходит для  дверей:

• пластиковых, деревянных, металлических
• внутри помещений
• с шириной полотна до 1100  мм
• левого, правого открывания

Характеристики

• регулируемое усилие закрывания EN 3
• регулируемая двумя независимыми клапанами скорость закрывания с дохлопом в диапазонах 110° - 15° и 15° - 0°
• масса двери до 140 кг
• масса доводчика 3,2 кг
• размеры Дл x Гл x В - 60 мм x 530 мм x 80 мм

Дополнительные преимущества:

• удобная упаковка "все в одном" включая монтажную пластину и скользящий канал
• простой монтаж и подключение Plug&Go"
• подключение 220В

Цветовые решения:

• серый
• белый
• черный

Доводчик фиксирует дверь в открытом положении.

Пример монтажа

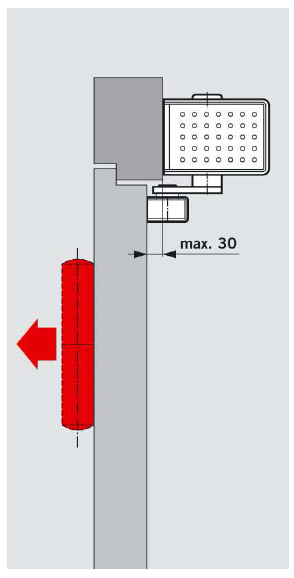

Монтаж на полотно, сторона петель(как доводчик)

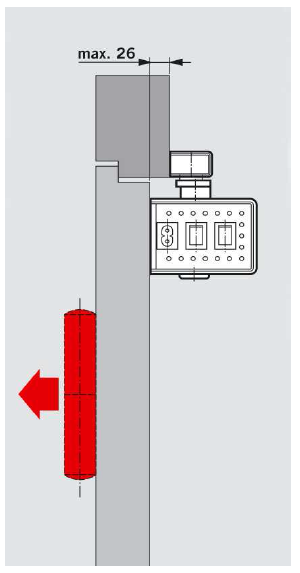

Монтаж на раму, сторона петель(как автоматический привод)

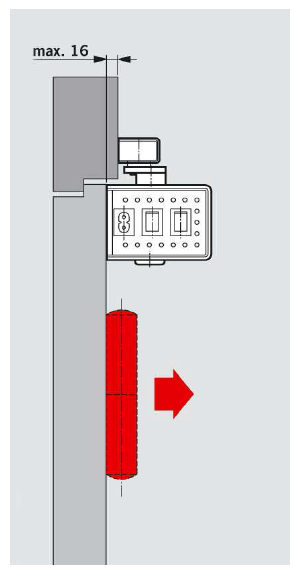

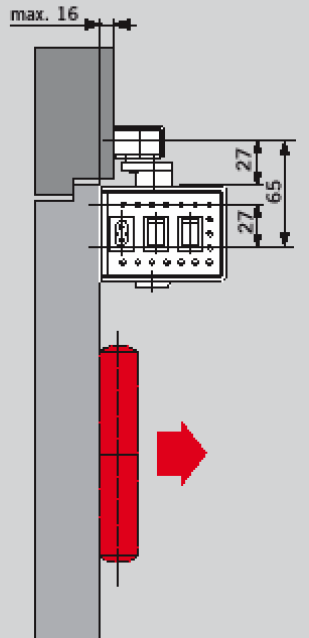

Монтаж на раму, обратная петлям сторона

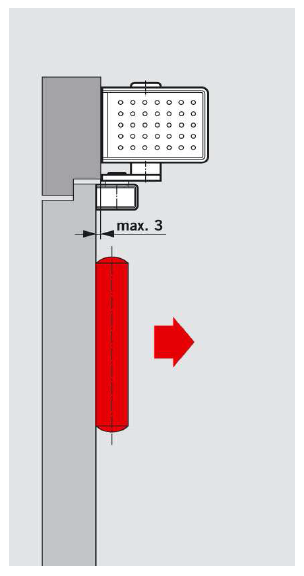

Монтаж на полотно, обратная петлям сторона

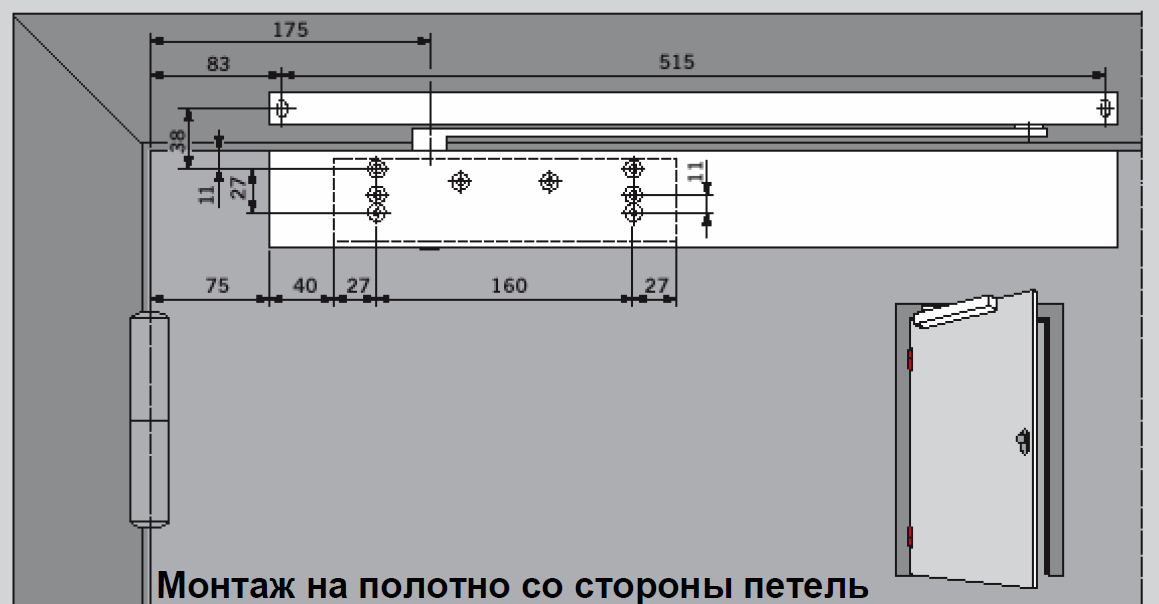

Монтаж на полотно со стороны петель

Монтаж на полотно со стороны петель

Выбор усилия доводчика в зависимости от ширины и массы двери.

В случае, если высота двери превышает 2500 мм необходимо выбирать доводчики для дверей с усилием на единицу выше. При условиях сильного ветра и/или давления воздуха на дверь, должны выбираться большие по усилию дверные доводчики. В случае, если масса двери превышает указанную массу тестовой двери, необходимо проверить по диаграмме результаты расчетов.

Пример выбора доводчика. Дана дверь шириной 900 мм, высотой 2600 мм и массой 200 кг. По таблице выбираем усилие EN3, т.к. дверь имеет нестандартную высоту усилие должно быть увеличено до EN4. Масса двери также превышает стандартную – по диаграмме определяем, что точка, соответствующая ширине 900мм и массе 200 кг находится выше линии соответствующей EN4. В результате должен быть выбран доводчик с усилием EN5.
