Дверной доводчик DC860
ASSA ABLOY DC860
- Скрытый доводчик с Cam-Motion технологией и малая Стандартный Скрытая скользящая тяга G892 или Стандартный Скрытая скользящая тяга G893
- Соответствует требованиям безбарьерных зданий (DDA/ CEN TR 15894)
- Сертифицированно в соответствии с EN 1154, категория 1-5
- Подходит для установки на противопожарные двери
- Для одностворчатой двери шириной до 1250 мм.
Характеристики DC860
- Може быть Используется для левых и правосторонних двери
- Скорость зарывания и конечная скорость закрывания регулирется сверху через клапаны регулировки
- Втроенный ветровой тормоз
- Термодинамические клапаны для постоянных показателей
- Угол открывания до 120°
- Большой спектр применения
- Версии с 4 мм и 8 мм удлинителями шпинделей
- Стандартные цвета: серебристый EV1
- Различные отделки доступны по заказу

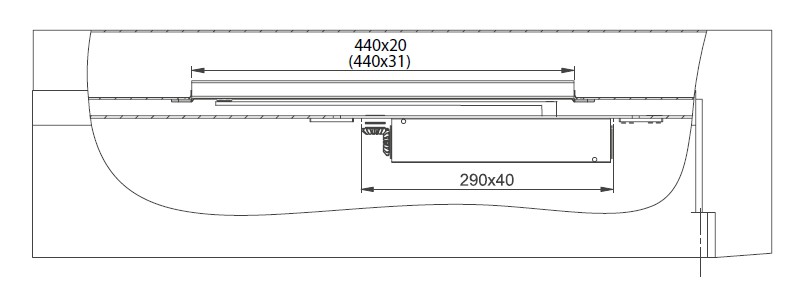

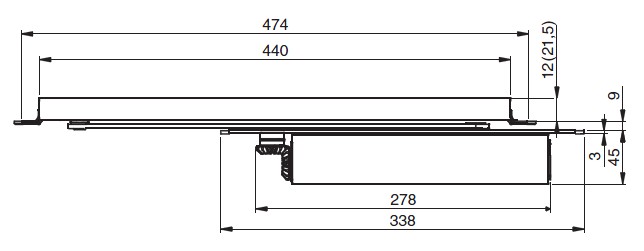

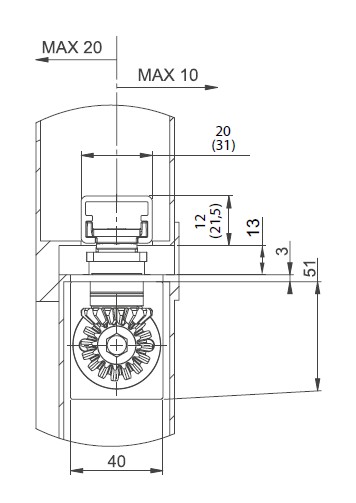

Габаритные размеры

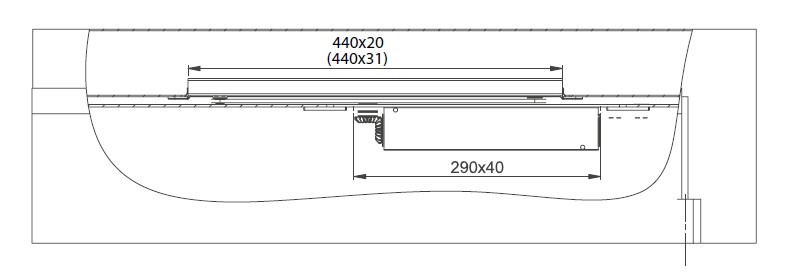

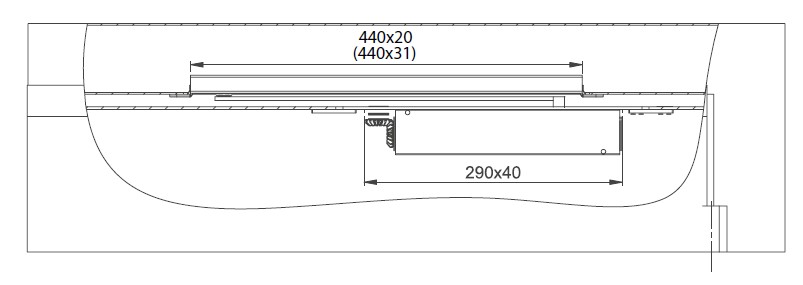

Пример монтажа

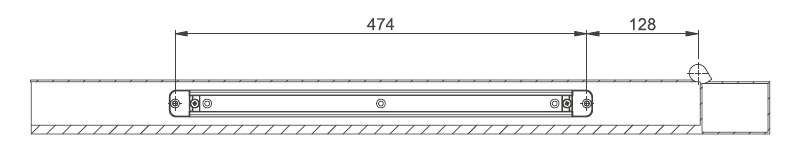

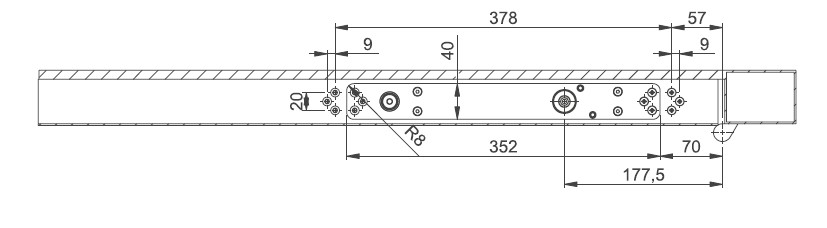

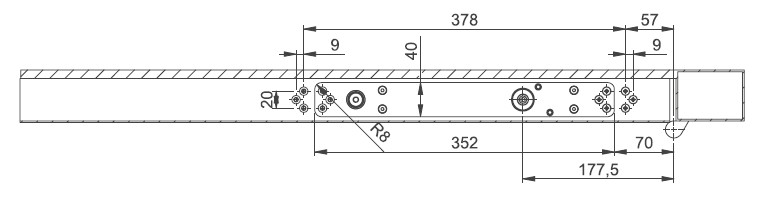

Установочные размеры
Правосторонная дверь показана в диаграмме
Левосторонняя дверь является обратной

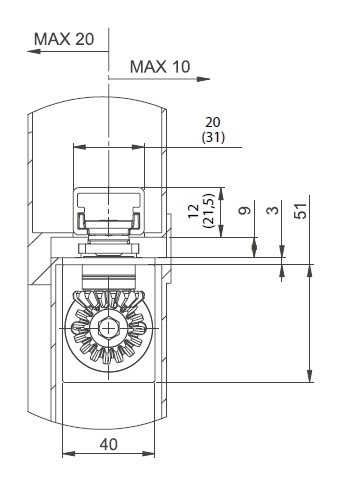

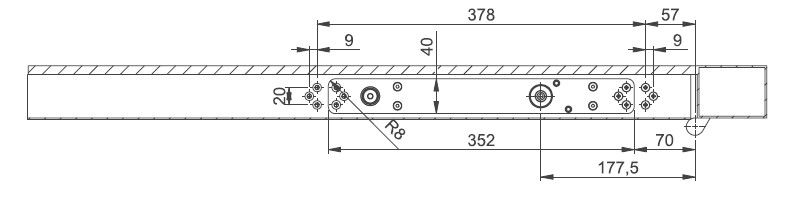

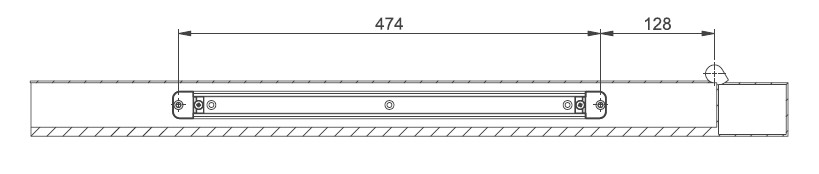

Установочные размеры с 4 мм шток удлинитель
Правосторонная дверь показана в диаграмме
Левосторонняя дверь является обратной

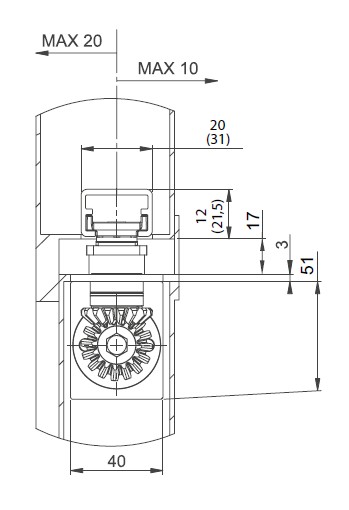

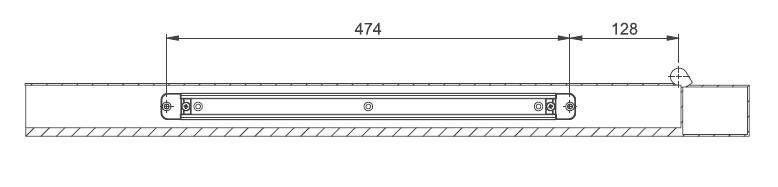

Установочные размеры с 8 мм шток удлинитель
Правосторонная дверь показана в диаграмме
Левосторонняя дверь является обратной
Характеристики для скользящей тяги G892
- Небольшой размер
- Для стандартного применения
- Установочные размеры см. на чертеже
Характеристики скользящей тяги G893
- Скользящая тяга подходящая для оснащения устройством удержания в открытом положении и ветровым тормозом
- Установочные размеры см. на чертеже
Выбор усилия доводчика в зависимости от ширины и массы двери.
В случае, если высота двери превышает 2500 мм необходимо выбирать доводчики для дверей с усилием на единицу выше. При условиях сильного ветра и/или давления воздуха на дверь, должны выбираться большие по усилию дверные доводчики. В случае, если масса двери превышает указанную массу тестовой двери, необходимо проверить по диаграмме результаты расчетов.
Пример выбора доводчика. Дана дверь шириной 900 мм, высотой 2600 мм и массой 200 кг. По таблице выбираем усилие EN3, т.к. дверь имеет нестандартную высоту усилие должно быть увеличено до EN4. Масса двери также превышает стандартную – по диаграмме определяем, что точка, соответствующая ширине 900мм и массе 200 кг находится выше линии соответствующей EN4. В результате должен быть выбран доводчик с усилием EN5.
