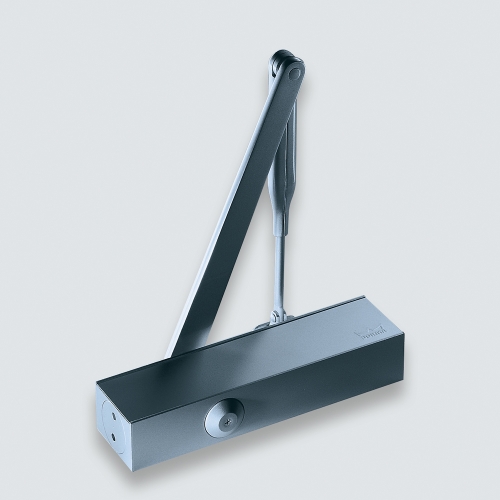

Доводчик дверной DORMA TS-73V Германия
Технические данные
- Усилие закрывания, регулируемое винтом - EN2-4
- Для стандартных дверей шириной от 900мм. до 1100мм.
- Для противопожарных дверей от 900мм. до 1100мм.
- Для левых и правых дверей
- Тип рычага – складная тяга («ножницы») стандартная
- Тип рычага – складная тяга («ножницы») плоская
- Усилие закрывания регулируется винтом и положением кронштейна рычага
- Скорость закрывания и дохлоп регулируются двумя независимыми клапанами в диапазонах 180° - 15° и 15° - 0°
- Функция дохлопа регулируется положением рычага
- Функция торможения открывания
- Фиксация открытого положения (с использованием опционального рычага)
- Вес 1,8кг.
- Размеры - 232мм. х 42мм. х 60мм.
Легко устанавливаемый дверной доводчик с регулируемым усилием. Пригоден для установки на противопожарных дверях. Сертифицировано по ISO 9001. Соответствует стандарту EN1154.
Цвет покрытия
- для удлинителя шпинделя только 01 – серебристый
- 01 – серебристый
- 03 – коричневый
- 10 – белый (RAL 9010)
- 11 – белый (RAL 9016)
- 09 – специальный цвет
Габаритные размеры
Возможные схемы монтажа
Монтаж на дверное полотно, со стороны петель. Пример относится к двери левого открывания [LH, ISO6]; зеркальный вариант для двери правого открывания [RH, ISO5].
Монтаж на раму сверху. Пример относится к двери левого открывания [LH, ISO6]; зеркальный вариант для двери правого открывания [RH, ISO5].
Функции и опции. Торможение открывания (BackCheck).
При открывании двери на угол больший 70°, сопротивление открыванию растет прямо пропорционально ускорению открывания, предохраняя дверную систему и объекты за дверью от возможных повреждений. В случае если дверь открывается с нормальной скоростью, сопротивление стремится к нулю. Вы можете отключить данную функцию при необходимости.
- Прогрессивное торможение открывания
- Диапазон закрывания. Скорость закрывания контролируется во всем диапазоне.
- Регулируемый дохлоп (регулируется положением рычага)
Фиксация открытого положения (Hold Open) - ФОП.
При помощи опционального рычага Вы можете использовать функцию ФОП для удержания двери в открытом положении в диапазоне от 70° до 150°. Вы также можете воспользоваться опциональным рычагом с отключаемой фиксацией открытого положения.
- Диапазон фиксации открытого положения
- Рычаги с функцией ФОП не могут быть использованы для противопожарных дверей.
Аксессуары:

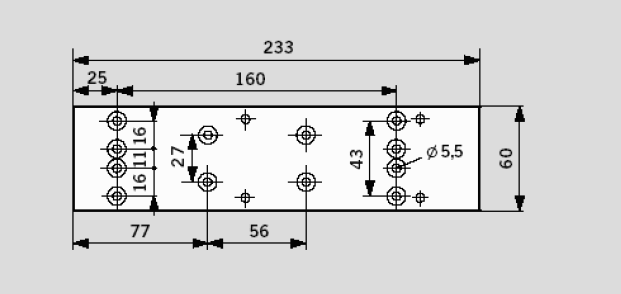

Монтажная пластина. Артикул №7380
Предназначена для случаев, когда непосредственный монтаж невозможен и для противопожарных дверей. Группа отверстий выполнена согласно стандарту EN1154.
Монтажная пластина. Артикул №8365
Монтажная скоба для стеклянных дверей. Артикул №7369
Предназначена для монтажа на цельностеклянные двери толщиной 8-10мм. Специальная подготовка стекла не требуется. Не предназначено для противопожарных дверей.
Монтажный уголок. Артикул №7357
Предназначен для установки доводчика в дверной проём на раму. В случае использования на противопожарных дверях, требуется индивидуальная оценка возможности применения.
Монтажная пластина. Артикул №7359
В случае использования на противопожарных дверях, требуется индивидуальная оценка возможности применения.
Кронштейн для параллельной установки. Артикул №8382
В случае использования на противопожарных дверях, требуется индивидуальная оценка возможности применения.
