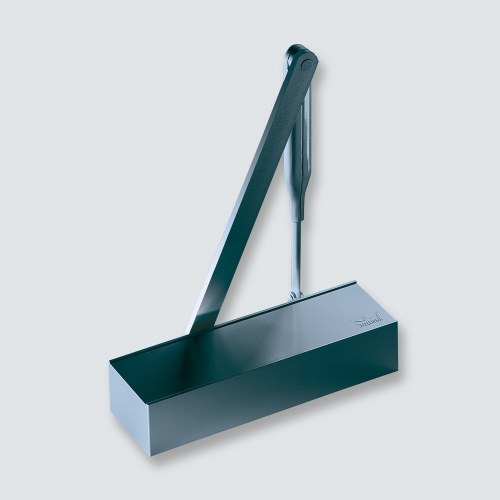

Доводчик дверной DORMA TS-72 Германия

Доводчик дверной DORMA TS-72 Германия

Технические данные

  • Услие закрывания - EN2-4
  • Для стандартных дверей шириной от 900мм. до 1100мм.
  • Для противопожарных дверей
  • Для левых и правых дверей
  • Тип рычага - складная тяга
  • Скорость закрывания и дохлоп регулируются двумя независимыми клапанами в диапазонах 180° - 15° и 15° - 0°
  • Функция дохлопа регулируется положением рычага
  • Фиксация открытого положения (с использованием опционального рычага)
  • Вес 1,2кг.
  • Размеры - 232мм. х 45мм. х 68мм.


Условия эксплуатации и хранения

Доводчик Dorma TS72 предназначен для плавного закрывания дверей всех типов. Допустимая температура окружающего воздуха при эксплуатации от -15° до + 40°С. Температура хранения от -25° до + 50°С.



Зависимость максимального времени закрывания двери от температуры окружающего воздуха согласно EN1154. Доводчик дверной DORMA TS-72Зависимость максимального времени закрывания двери от температуры окружающего воздуха согласно EN1154.



В комплект поставки входит:

  • доводчик
  • крышка доводчика
  • крепеж для установки на деревянные и металлические двери
  • монтажная схема
  • инструкция по эксплуатации

Дополнительно к доводчику необходимо приобрести стандартный складной рычаг (номер для заказа 220023хх) или рычаг с функцией фиксации в открытом положении (номер для заказа 220025хх).

Стандартная штанга. Доводчик дверной DORMA TS-72Штанга с функцией фиксации в открытом положении. Доводчик дверной DORMA TS-72



Габаритные размеры дверного доводчика DORMA TS72 со складным рычагом.

Габаритные размеры дверного доводчика DORMA TS72 со складным рычагом.



Варианты установки

Доводчик предназначен для установки на правые и левые двери. Установка может производиться либо на полотно двери со стороны петель , либо на коробку двери со стороны противоположной петлям.

Установка на полотно двери со стороны петель. Доводчик дверной DORMA TS-72Установка на полотно двери со стороны петель. Доводчик дверной DORMA TS-72Установка со стороны противоположной петлям. Доводчик дверной DORMA TS-72Установка со стороны противоположной петлям. Доводчик дверной DORMA TS-72



При помощи опционного уголка доводчик может быть установлен рычагом параллельным дверному полотну. Максимальная ширина двери при этом не может превышать 950 мм, корпус доводчика установлен на полотно двери с противоположной от петельстороны, ось рычага (шпиндель) при этом смещена в противоположную от петель сторону.

При помощи опционного уголка доводчик может быть установлен рычагом параллельным дверному полотну. Доводчик дверной DORMA TS-72





Выбор усилия доводчика согласно Европейским Нормам.

 Усилие доводчика в соответствии с Европейскими Нормами Ширина двери, мм
 Масса двери, кг
EN 1
 до 750
 20
EN 2
 850 40
EN 3
 950
 60
EN 4
 1100
 80
EN 5
 1250
 100
EN 6 1400
 120
EN 7 1600
 160

Внимание! В случае установки на двери высотой свыше 2500 мм или двери с петлями с повышенным трением, необходимо использовать доводчик с усилием на ступень выше.

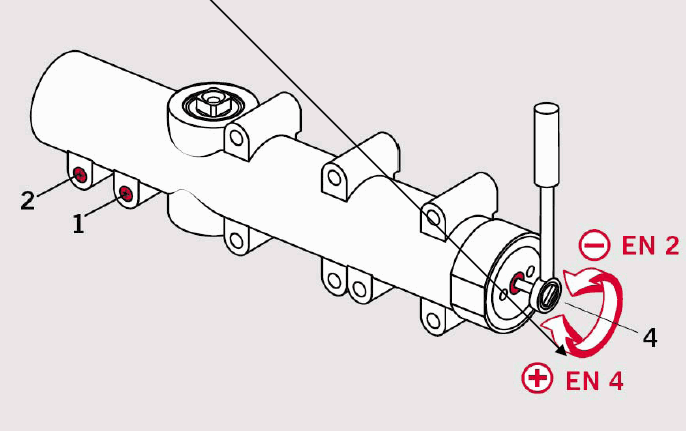

Регулировка усилия дверного доводчика DORMA TS-72Регулировка усилия дверного доводчика DORMA TS-72 осуществляется предварительным сжатием пружины с помощью регулировочного винта.
