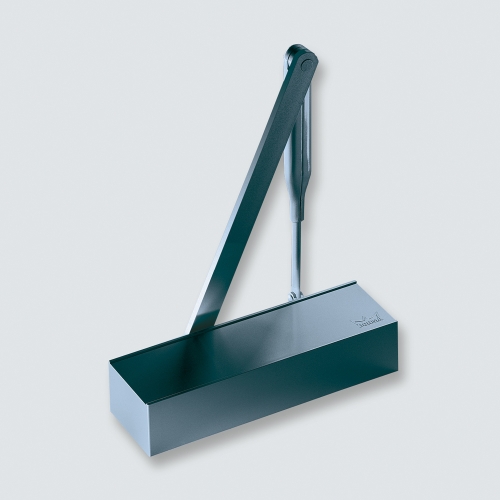

Доводчик дверной DORMA TS-71 Германия
Технические данные
- Услие закрывания - EN3, EN4
- Для стандартных дверей шириной от 900мм. до 1100мм.
- Для противопожарных дверей
- Для левых и правых дверей
- Тип рычага - складная тяга
- Скорость закрывания и дохлоп регулируются двумя независимыми клапанами в диапазонах 180° - 15° и 15° - 0°
- Фиксация открытого положения (с использованием опционального рычага)
- Вес 1,7кг.
- Размеры - 232мм. х 45мм. х 68мм.
Условия эксплуатации и хранения
Доводчик Dorma TS71 предназначен для плавного закрывания дверей всех типов. Допустимая температура окружающего воздуха при эксплуатации от -15° до + 40°С. Температура хранения от -25° до + 50°С.

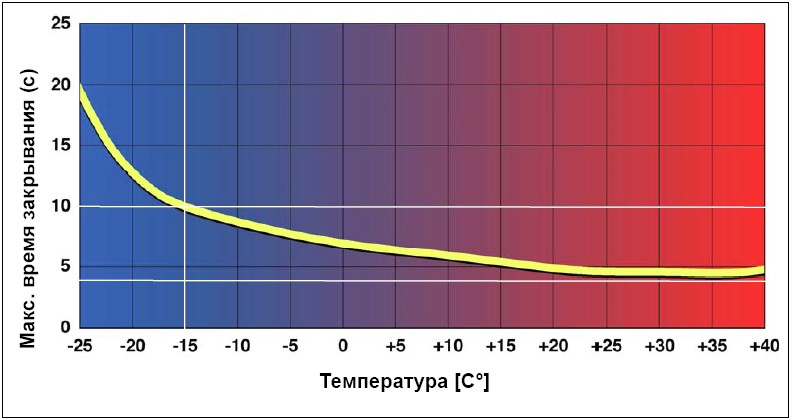

Зависимость максимального времени закрывания двери от температуры окружающего воздуха согласно EN1154.
В комплект поставки входит:
- - доводчик
- - крышка доводчика
- - крепеж для установки на деревянные и металлические двери
- - монтажная схема
- - инструкция по эксплуатации.

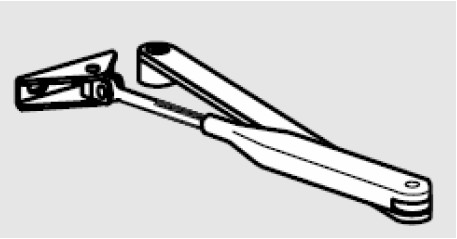

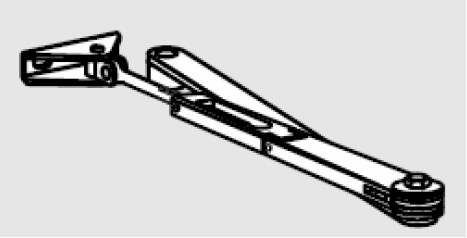

Дополнительно к доводчику необходимо приобрести стандартный складной рычаг (номер для заказа 220023хх) или рычаг с функцией фиксации в открытом положении (номер для заказа 220025хх).
Габаритные размеры
Варианты установки

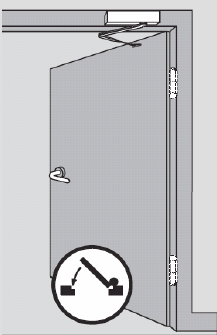

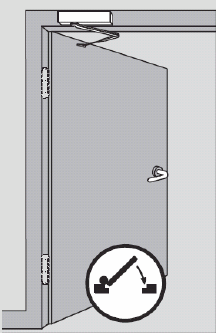

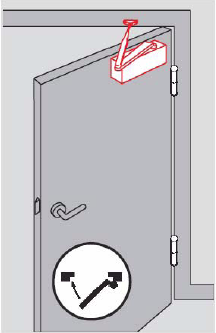

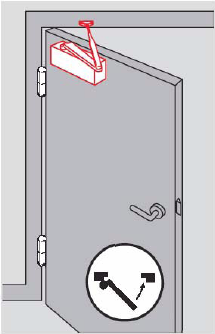

Доводчик предназначен для установки на правые и левые двери. Установка может производиться либо на полотно двери со стороны петель, либо на коробку двери со стороны противоположной петлям.
При помощи опционного уголка доводчик может быть установлен рычагом параллельным дверному полотну. Максимальная ширина двери при этом не может превышать 950 мм, ось рычага смещена в противоположную от петель сторону.
Выбор усилия доводчика согласно Европейским Нормам.
| Усилие доводчика в соответствии с Европейскими Нормами | Ширина двери, мм |
Масса двери, кг |
| EN 1 |
до 750 |
20 |
| EN 2 |
850 | 40 |
| EN 3 |
950 |
60 |
| EN 4 |
1100 |
80 |
| EN 5 |
1250 |
100 |
| EN 6 | 1400 |
120 |
| EN 7 | 1600 |
160 |
Внимание! В случае установки на двери высотой свыше 2500 мм или двери с петлями с повышенным трением, необходимо использовать доводчик с усилием на ступень выше.

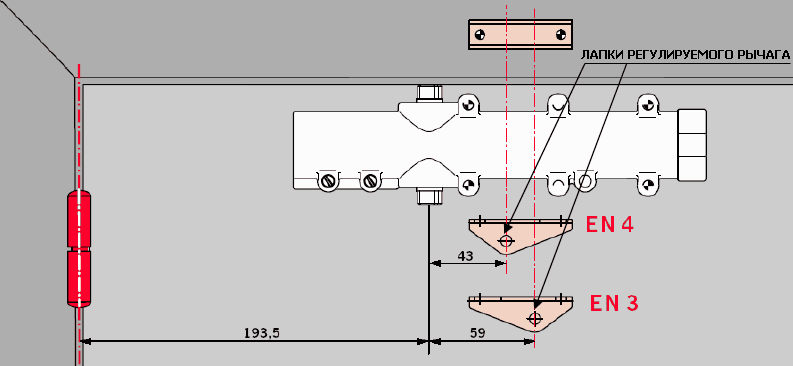

Регулировка усилия доводчика осуществляется простым поворотом несимметричной лапки регулируемого рычага
